3д принтер как работает. Как это сделано, как это работает, как это устроено

Современный производственный процесс или бизнес-процессы сложно представить без трехмерных технологий. Печать на 3d принтере применяется сегодня практически во всех отраслях человеческой деятельности.

Ежедневно появляются новые материалы для 3д печати и раскрываются новые возможности 3d-принтера. Но, что мы знаем об этом устройстве? Что такое 3d принтер? Давайте разбираться вместе.

Что такое 3D принтер

3Д-принтер - это специальное устройство, предназначенное для создания трехмерных объектов путем послойного наращивания исходного материала, слой за слоем, на базе построенной цифровой 3д-модели этого объекта.

В качестве исходных материалов могут применяться различные пластики, металл, фотополимеры, акрил, нейлон и т.д. Используются 3d принтеры, как правило, для и деталей, которые сложно получить традиционными способами.

Как работает 3D принтер. Принцип работы 3d принтера

Как работает 3d принтер? Рассмотрим принцип работы 3d принтера. Как правило, основана на технологиях послойного наращивания объекта, но это еще не все методы 3д-печати, существуют и другие ее виды.

Способы 3D-печати

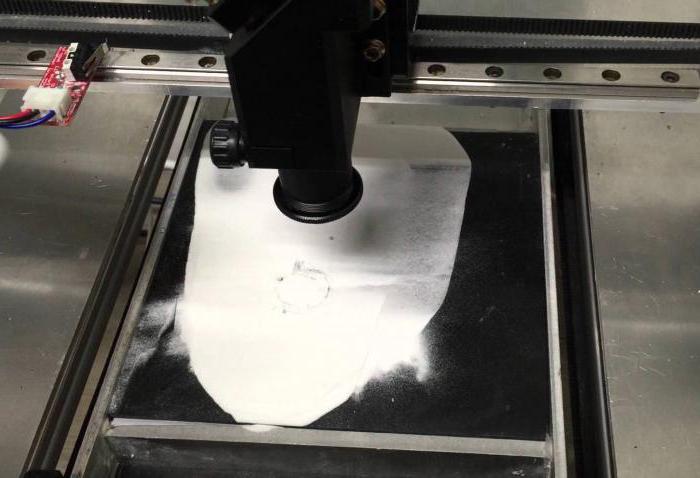

Лазерное спекание порошков . Специальный порошок подается в 3д-принтер при помощи вращающегося вала, далее равномерно распределяется на горизонтальной поверхности. Оставшийся по окончанию печати материал удаляется, но затем снова применяется при нанесении последующего слоя. Данный метод отличается высокой точностью готовой модели изделия, благодаря неподвижности детали. Главный недостаток лазерного спекания порошков - шероховатость поверхности готового изделия, требующая дальнейшей постобработки.

Стереолитография - один из самых популярных методов 3д-печати, основанный на действии луча лазера на фотополимерную смолу. На месте контакта происходит затвердевание материала, после чего наносится следующий слой фотополимера. После чего процесс повторяется. Лишний материал удаляется, затем используется повторно.

Максимально простой способ печати на 3д принтере. Крахмально-целлюлозный порошок и клей, изготовленный на водной основе, подаются на печатающую головку. Порошок связывается клеем, и так формируются контуры будущей модели. Имеющиеся пустоты в материале заливают жидким воском для придания изделию прочности.

При данном способе печати используется моделирующий и поддерживающий материалы. Как поддерживающий материал часто применяют воск, в качестве моделирующего - может быть использован целый перечень различных материалов. Чаще всего это материалы по свойствам похожие на конструкционные термопласты. В процессе печчати одновременно наносится и моделирующий и поддерживающий материал после чего следует полимеризация и механическое выравнивание. Струйное моделирование позволяет создавать как твердые, так и мягкие изделия.

Основные характеристики 3D принтера

Разделить 3d-принтеры на различные вида можно на основе таких основных характеристик:

• стоимость (цена на 3д-принтер может варьироваться в рамках 500 долл. - 1 млн. долл.);
• технология печати (послойное наращивание, лазерное спекание порошков или же склеивание порошков);
• материалы для печати (пластики - нейлон, PLA, ABS; металлический порошок, фотополимеры, гипс, акрил и т.д.).

Применение 3D принтера

При помощи современного 3д-принтера можно изготовить любую вещь, начиная от шахматной фигурки, и заканчивая медицинскими протезами или автомобилями.

Печать на 3d принтере применяется сегодня в следующих областях:

• медицина . Создание зубных протезов, деталей для медицинского оборудования, синтезирование отдельных клеток человеческого организма, создание искусственной почки, клеток кожи, печени, сосудов и тканей;
• киноиндустрия . Элементы декора и создание декораций - автомобили, антиквариат, драгоценные камни, ювелирные изделия и т.д.;
• архитектура и строительства . Создание архитектурных макетов и демонстрационных макетов для презентации заказчику. Построение миниатюр известных памятников культуры, с целью проведения реставрации оригинала;
• образование . Создание учебно-презентационных макетов как наглядного пособия для учеников;
• прототипирование . Изготовление прототипа нового изделия, производство которого находится на стадии запуска;
• серийное и мелкосерийное производство : печать деталей, механизмов, запчастей, корпусов приборов и т.д.;
• дизайн интерьера . Производство элементов оформления интерьера, декора. Предметов быта, ваз и т.д.;
• ювелирное искусство и производство бижутерии .

Если вы ищете 3d принтер в Украине, компании KLONA к вашим услугам. 3д моделирование,

Появление на рынке 3D-принтеров ознаменовало новую эпоху. Если раньше продукция, разработанная на базе высоких технологий, в бытовом хозяйстве позволяла решать привычные задачи, то в случае с трехмерной печатью предлагается новый способ применения устройств. Разумеется, новым он является только для рядового пользователя, так как в промышленности и на производственных предприятиях схожие технологии используются давно. Но в любом случае печать на 3D-принтере значительно расширяет возможности потребителя, к освоению которых, как показывает практика, готовы далеко не все. Во многом это связано со сложностью технологической реализации аппаратов, а также с нюансами их эксплуатации.

Но самые интересные вопросы касаются пользы от таких принтеров. Какие изделия позволяет создавать данное устройство? Для каких целей его продукцию можно использовать? И как работает 3D-принтер? Это важные вопросы, так как трехмерная печать все же является недешевым удовольствием. Поэтому приобретать соответствующее оборудование ради любопытства, мягко говоря, нецелесообразно. По крайней мере, стоит детальнее вникнуть в рабочие процессы печати и выяснить, какую пользу от них можно ожидать.

Что такое 3D-принтер?

Это устройство для трехмерной печати, посредством которого можно генерировать объемные предметы, дублирующие заранее подготовленную виртуальную модель объекта. По сравнению с традиционными принтерами, которые выводят электронный текст на бумагу, 3D-устройства обеспечивают вывод трехмерной информации, то есть создают объекты с реальными физическими параметрами. Собственно, для понимания того, как работает 3D-принтер, следует рассмотреть этапы изготовления твердых предметов с его помощью.

Принцип работы в общих чертах

Начинается работа с создания виртуального шаблона на компьютере с помощью специальной программы. Далее происходит обработка программным способом модели с целью ее разделения на слои. После этого в работу вступает техническая часть принтера, послойно формируя массу из композитного порошка для дальнейшего изготовления предмета. По мере заполнения специальной камеры материалом ось принтера распределяет массу по рабочей поверхности. После формирования каждого слоя головка устройства накладывает клеевую основу. Повторяется этот процесс до момента, пока не будет выполнен объект, разработанный в программе для печати. Важно учитывать, что изготовление на 3D-принтере может выполняться по разным технологиям. Соответственно, меняется и и свойства используемого материала, а также подходы к программной реализации задачи.

Технология быстрого прототипирования

Несмотря на различия в нюансах процесса изготовления, практически все устройства для трехмерной печати работают на принципе быстрого прототипирования. В соответствии с данной концепцией, производство осуществляется путем быстрого формирования опытных моделей для предварительной демонстрации возможностей будущего продукта. Задумывалась технология еще в 1980-х годах с целью создания образцов и заготовок. Сегодня этот метод известен как понимание которого и даст ответ на вопрос о том, как работает 3D-принтер и что отличает его функцию от традиционных подходов к изготовлению предметов. Так, если в процессе фрезерования, точения и происходит удаление материала, а ковка, прессовка и штамповка изменяют форму заготовки, то аддитивное производство предполагает увеличение массы материала посредством наращивания слоями. Иными словами, 3D принтер изменяет фазовое состояние веществ в определенных границах пространства. На сегодняшний день трехмерная печать развивается в нескольких направлениях, среди которых можно выделить стереолитографические технологии (STL), методы нанесения термопластов (FDM) и лазерное спекание (SLS).

Метод послойного наплавления термопласта

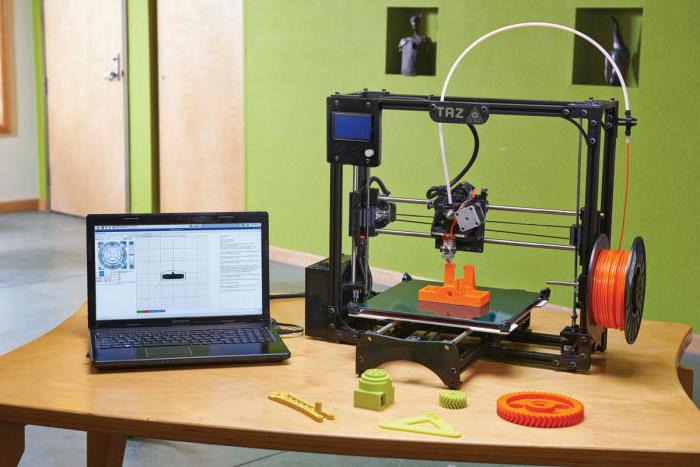

Это, пожалуй, наиболее популярная техника трехмерного изготовления. Распространенности FDM-аппаратов способствует сразу несколько факторов. В первую очередь в работе устройств используются относительно недорогие пластики. Также имеет значение простая техника эксплуатации, что особенно важно в работе с таким оборудованием. Как правило, технологии 3D-принтеров этого типа предусматривают работу с термопластиками, одним из которых является полилактид. Среди преимуществ этого материала отмечается экологичность, так как получают данный пластик из сахарного тростника и кукурузы.

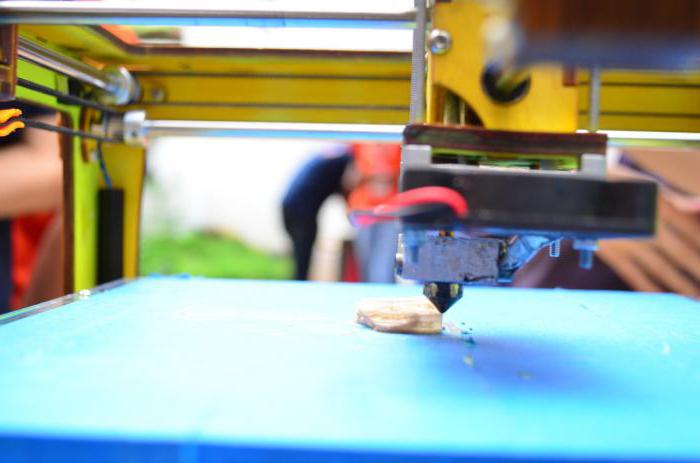

Главным же элементом в самом принтере стоит назвать экструдер, который выполняет задачу печатной головки. Впрочем, в этой части не все так однозначно, поскольку элемент представляет собой комплекс отдельных компонентов. Если рассматривать термин «экструдер» в привычном понимании, то к нему будет относиться только часть головки в виде подающего механизма. Так или иначе, печатающая основа подает пластик для 3D-принтера путем нанесения расплавленной нити. Движение механической части обеспечивается электромотором. В итоге механизм направляет нить в нагреваемую трубу сопла, которая и формирует конечный объект.

Стереолитографические установки

Технология лазерной стереолитографии сегодня широко применяется в протезировании зубов. Это второй по популярности тип принтеров для 3D-печати. Отличительной чертой стереолитографических устройств является получение непревзойденно высокого качества объектов. Достигаются такие результаты благодаря разрешению аппаратов, которое может исчисляться единичными микронами. Поэтому вполне логично, что работа 3D-принтера на основе лазерной стереолитографии высоко ценится не только стоматологами, но и ювелирами. Программная часть устройства во многом напоминает FDM-аналоги, но есть и целый ряд особенностей технологии. Несмотря на тот факт, что принцип печати называют лазерной стереолитографией, все чаще функция такого оборудования базируется на светодиодных ультрафиолетовых проекторах.

Проекторные модели надежнее лазерных и по цене обходятся дешевле. Для них не нужны деликатные зеркала, обеспечивающие отклонение лучей, что упрощает конструкцию. В то же время печать на 3D-принтере с проекторами отличается высокой производительностью. Данное преимущество достигается благодаря тому, что происходит не последовательное, а полное засвечивание контура слоя.

Лазерное спекание

Еще одна разновидность применения лазерного метода. В этом случае применяется легкоплавный пластик. Мощный лазер прорисовывает по пластиковой основе сечение объекта, что приводит к плавлению и спеканию материала. Так происходит с каждым слоем до получения завершенной модели, которую подготовила программа для 3D-принтера в качестве заготовки. Остатки пластикового порошка стряхиваются с полученного предмета в конце рабочего процесса. Существенным недостатком таких аппаратов является создание объектов с пористой поверхностью. С другой стороны, это никак не влияет на прочность изделий. Более того, именно вышедшие из таких принтеров модели являются самыми долговечными. Сама же установка имеет сложную конструкцию и, как следствие, высокую стоимость. При этом и процесс изготовления отнимает много времени по сравнению с 3D-принтерами других типов. Как отмечают пользователи, скорость формирования модели составляет несколько сантиметров в час.

Расходные материалы

Основным материалом для создания моделей путем трехмерной печати является термопластик. Кроме уже упомянутых разновидностей, стоит отметить пластик для 3D-принтера в форматах ABS и PLA. Также используется нейлон, поликарбонат, полиэтилен и другие виды, также используемые в промышленности. При этом некоторые установки допускают и смешивание материалов, а также использование вспомогательных веществ, улучшающих качественные характеристики будущего изделия. Например, для этой цели используют который, в сущности, является той же разновидностью пластика PVA. Растворив его в воде, пользователь может создавать сложные геометрические фигуры.

Наиболее же экзотическим материалом для использования в подобных задачах является металл. Чтобы получить такое изделие, также применяют 3D-модели для печати на 3D-принтере, а отличия технологии сводятся к функции С ее помощью наносится связующая клейкая масса в места, куда указывает компьютерная программа. Далее на всю рабочую область головка наносит тонкий пласт металлической пудры. То есть металл не плавится, как в случае с пластиками, а накладывается и склеивается послойно в виде мельчайших частичек.

Управление работой принтера

Для начала стоит отметить операции, которые контролируются пользователем через компьютер. Это регулировка температуры сопла и рабочей площадки, темпы подачи материала и работы электромотора, который обеспечивает позиционирование печатающей головки. Все эти действия находятся под управлением электронных контроллеров. Как правило, современные модели таких устройств базируются на системе Arduino с открытой архитектурой. Что касается программного языка, то в принтерах используется так называемый G-код, построенный на командах управления оборудованием для печати. На этой стадии можно перейти к рассмотрению программ-слайсеров, которые обеспечивают перевод 3D-модели для печати на 3D-принтере в понятный контроллерам код. Сразу надо сказать, что такое программное обеспечение не имеет прямого отношения к разработке графических моделей.

Программное обеспечение

В перечень основных задач слайсеров входит установка параметров, в соответствии с которыми будет осуществляться печать. Выбор конкретной программы определяется типом принтера. Например, устройства RepRap подразумевают использование слайсеров, выполненных с открытым кодом. Среди таких можно выделить Replicator G и Skeinforge. Однако немало и производителей, которые рекомендуют использовать только фирменное ПО от конкретных компаний. Это, в частности, относится к аппаратам Cube от фирмы 3D Systems. Что же касается моделирования изделий, то этим занимается специальная программа для 3D-принтера, предназначенная для трехмерного проектирования. Обычно для этих целей используют CAD-редакторы, которые, впрочем, требуют определенного опыта работы с дизайном 3D.

Какие изделия можно получить?

Спектр возможностей трехмерных принтеров активно расширяется, что позволяет создавать продукцию для самых разных сегментов рынка. Если говорить о строительстве и архитектуре, то здесь очень ценятся возможности изготовление макетов, для которых, собственно, и разрабатывалась концепция аддитивного производства. В машиностроительной промышленности также широко используется 3D-принтер. Изделия в данном случае могут быть представлены и потребительской продукцией, и отдельными элементами для концептов. Как уже говорилось, высокая точность изготовления деталей была высоко оценена работниками медицины. Помимо протезирования, 3D-принтер используется в изготовлении макетов и образцов органов.

В самом начале нынешнего века 3D стало неотъемлемой частью нашей жизни. Первоначально оно вызывало ассоциации с миром кино, мультфильмов или фотографий. Но сомневаемся, что в наше время есть хоть один человек, который не слышал что такое 3D-печать.

Что же это за новый термин, как он способен повлиять на Буденную жизнь, производство и науку, мы с вами увидим в данной статье.

В самом начале предлагаем вам небольшой экскурс в историю. Хотя о 3Д печати начали массово упоминать лишь на протяжении недавних лет, в действительности она действует уже довольно давно. Еще в 1984 году компания Charles Hull разработала 3Д печать, источником для которой были бинарные данные, и уже 2 года спустя получила патент на изобретение по имени стерео литография. В том же году инженерам удалось изготовить первый в мире промышленное 3Д печатающее устройство. Некоторое время спустя за разработку перспективного направления взялась и компания 3D Systems, она еще в 1988 г. создала образец принтера для 3Д печати в домашних условиях, а именно SLA – 250.

Через короткий промежуток времени, торговая марка Scott Grump смогла реализовать моделирование плавлеными осаждениями. После пары лет затишья, в 1991 году компания Helisys изобретает и выдает на общий суд новейшую методику многослойного оттиска, а уже через год, в 1992, в компании DTM видит свет одна из первых систем селективного сваривания лазером. После чего, в 1993 году создается организация Solidscape, и занимается массовым производством принтеров струйного типа, которые имеют возможность воссоздавать разные объекты, имеющие практически идеальную поверхность, и при этом обладая сравнительно не большими затратами. В это же время Массачусетский институт показал свою технологию 3Д печати, чем то похожую на ту, которая используется в стандартных струйных печатающих устройствах. Но все же наибольший пик развития 3Д печати попадает на 21 век.

В 2005 году увидел свет 3D принтер, который не просто создавал детали, а делал их цветными. Продукт компании Z Corp имел имя Spectrum Z510, а практически уже через пару лет появился принтер, который мог воссоздавать до 50% всех элементов, из которых был сделан. Сегодня среда использования 3Д печати неуклонно ширится, ведь с ее помощью, как оказалось, можно создать практически все, начиная от внутренних органов живых существ и заканчивая банальной мебелью. Но о сферах использования 3D принтеров мы упомянем чуть ниже.

3D печать, как это действует

По сути, 3D печать это точное воссоздание смоделированной на компьютере детали, при помощи специального печатающего устройства. Изначально цифровая модель это STL-документ, а уже потом 3Д принтер, из такого файла делает реальный объект. Сам же процесс печати это периодически повторяющееся нанесение слоев, на рабочий стол (элеватор), с постепенным его движением вниз, а впоследствии уборка излишков печатающей смеси. Циклы печати монотонно сменяют друг друга, и с каждым из них элеватор опускается вниз на заданную высоту, таким путем и создается сама деталь.

Как работает 3D принтер

Как оказалось 3D печать способна отлично заменить мелкое прототипирование деталей. В отличии от обычного принтера, способного воссоздавать только фотографии, 3D машина делает настоящие объекты. Сегодня такие аппараты способны работать с фотополимерными смолами, пластиковыми проволоками разной толщины, порошком из керамики и металл глиной.

Что же такое 3d принтер?

В основе такого устройства лежит постепенное воссоздание объекта из файла, с послойным нанесением вещества. По сути, деталь как бы растет и, в конце концов, заканчивая свой рост, превращается в готовое изделие. К достоинствам именно 3D печати следует отнести простоту процесса, ее невысокую стоимость и главное высокую скорость работы. Например, для того чтобы создать какую ни будь сложную деталь вручную, может понадобиться очень много усилий и времени - вплоть до месяцев. К тому же при традиционном способе предварительно необходимо создать чертежи и проверить их. Как результат производитель имеет более высокие затраты на разработку и долгое время на нее же.

3D технология напрочь лишена вышеописанных недостатков, тем более при ее применении различные моменты и неполадки, которые могут возникнуть, устраняются еще в процессе разработки, а не изготовления, как при ручном проектировании. Так же при компьютерном моделировании детали, инженер еще на первых стадия может протестировать ее и рассмотреть со всех ракурсов, а в случае обнаружения недостатков, сразу устранить их. Именно поэтому наличие ошибок в напечатанных деталях полностью исключено.

На сегодня есть сразу несколько разных методик 3Д печати, и отличаются они именно способом нанесения слоев. Давайте поговорим о главных из них. Основными технологиями 3D печати являются SLS (селективное лазерное сплетение), НРМ (наложение слоев плавлением материалов) и SLA (стереолитиография). Наиболее востребованной, благодаря своей высокой скорости, выступает именно технология SLA.

Лазерный луч направляется на фото полимер, и тем самым дает нанесенному материалу отвердеть. В роли фото полимера применяется полупрозрачное вещество, которое способно деформироваться под воздействием атмосферной влаги. После своего затвердевания такой материал можно легко склеивать, обрабатывать и окрашивать. Сам рабочий стол (элеватор) прибывает в ёмкости наполненной фото полимером. После нанесения очередного слоя, лазерный луч проходит по нему, делая твердым, и рабочий стол смещается вниз.

Это так называемое спекание или сплавление составов порошкового типа, SLS - одна из немногих методик, способная изготовить формы, как для пластикового литья, так и металлического. Пластиковые объекты имеют превосходные механические качества, в силу чего их спокойно можно использовать для создания полноценных деталей механизмов. В SLS берутся материалы, которые по своим параметрам близки к законченным продуктам, таким как керамика, пластик либо металл.

Сам принтер построен следующим образом – порошок наносится на поверхность элеватора и под действием лазера спекается в твердый слой, соответствующий необходимым требованиям.

Технология DLP – присутствует на рынке трех мерной печати сравнительно недавно. Стереолитографические печатающие устройства в наши дни позиционируются в качестве альтернативы FDM моделям. Такие устройства используют методику обработки световым излучением. В отличии от аналогов где для печати применяются пластиковые проволоки и элементы нагрева, тут используются фотополимерные смолы в совокупности с DLP-проектором. Несмотря на замысловатое название DLP 3D принтер, практически не отличается от любых других серийных собратьев. Нужно так же заметить что разработчики из компании QSQM Technology Corporation, уже начали создавать первые устройства данной серии.

Нужно заметить, что методики SLS/DMLS – не единственные, способные осуществлять печать металлом. Сегодня для таких целей применяется и электронно-лучевая плавка. Как показали тесты в лаборатории, нанесение слоев металла, посредством плавки проволоки, малоэффективны, именно поэтому и был разработан особый материал – металлоглина.

Металлическая глина, выступает как бы чернилами при электронно-лучевой наплавке, она делается из совокупности клея, стружки металла и воды. Чтоб преобразовать чернило в твердое вещество, его необходимо разогреть до температуры, при которой вода и клеящая смесь испарятся, а металлическая стружка сплавится воедино.

Как работает EBM 3d принтер

Точно такой же вариант применен и при работе с SLS принтерами, с той лишь разницей, что EBM-модели создают для плавки металла глины, упорядоченные электрические импульсы, а не лазерный луч. Такой подход позволяет достигнуть отличного качества изготавливаемых объектов и превосходной детализации. Сегодня в продаже существуют только промышленные устройства, с задействованием EBM технологии.

Технология НРМ (FDM) HPM

Эта технология может изготавливать не просто модели, а полностью готовые детали из различных видов пластика. К ее достоинствам следует отнести возможность использования промышленного сырья, в то время как на других устройствах это невозможно. Детали, созданные по технологии НРМ (FDM) HPM обладают отличной стойкостью к любым видам воздействий, а так же высокой прочностью.

Печать с применением технологии НРМ отличается хорошей гладкостью поверхности, легкостью в эксплуатации и способностью работать в офисе. Объекты, изготовленные из термопластика, обладают хорошей стойкостью к повышенным температурам, механическим воздействиям, разным химическим реагентам, а также влажной и сухой среде.

Растворимые сопутствующие материалы дают возможность изготавливать довольно сложные многоуровневые формы, а также полости и отверстия, которые получить обычными средствами очень сложно. Принтеры, работающие НРМ, изготавливают детали путем нанесения серии слоев, один на другой, при этом металл разогревается до полужидкого состояния и выдавливается через сопло, на определенные места, запрограммированные на ПК.

Чтобы производить печать с применением методики НРМ используют сразу два разных материала, основной нужен для создания самой детали, а дополнительный для поддержки. Нити и того и другого металла подводятся в головку устройства, которая движется и налаживает металл, образовывая слой. После завершения очередного слоя, платформа опускается, и головка принимается за следующий слой. Когда 3D-принтер уже закончит производство детали, нужно отделить вспомогательный металл, либо растворить его моющим средством. Изделие готово к работе.

Сегодня большой популярностью пользуются не только автоматические устройства HPM, но и ручные их версии. Такие аппараты, по сути, являются ручками для изготовления 3D объектов. Такие ручки сделаны, как и автоматические принтеры, с той лишь разницей, что их головку человек держит в руке и дозирует наплавляемый материал.

Естественно что, как и технологии, сами аппараты тоже отличаются друг от друга. Если у вас модель типа SLA, то работать по методу SLS он не сможет, т. е. любой из принтеров способен обрабатывать детали только по своей индивидуальной технологии.

Области применения 3D печати

3D печать открыла новые горизонты в таких отраслях как, строительство, медицина, образование, создание одежды, производство, ювелирное искусство, и даже в пищевой индустрии.

К примеру, в архитектурном деле, 3Д печать способна создать модели домов, или полностью целых микрорайонов, со всеми их особенностями. При таких работах применяется дешевая гипсовая смесь, которая делает себестоимость моделей очень низкой. Широчайшая цветовая гамма 390 тысяч оттенков CMYK дает возможность легко реализовать абсолютно любую, даже самую необычную идею архитектора.

3d принтер в области архитектуры

Сегодня можно смело предположить, что в сфере строительства скоро произойдет гигантский прорыв. Инженерам из Калифорнии удалось создать уникальную систему 3Д печати объектов в натуральную величину. Она действует подобно крану, который возводит стены домов. К примеру для того чтобы напечатать полно объемный двух этажный дом, принтеру нужно всего 20 часов. После чего строителям необходимо будет всего лишь отделать стены. 3D House становится все более и более популярным.

Остальные отрасли применения

Уже сегодня ведущие работники медицины способны с помощью 3D принтера воссоздать отдельные участки человеческого скелета, благодаря которым проводить операции стало намного легче, а сами имплантаты лучше приживаются. Также широкой популярностью печатающие технологии пользуются и в стоматологической сфере, изготовленные таким образом имплантаты более качественные.

Сравнительно недавно ученым из Германии удалось напечатать человеческую кожу. Сырьем для ее создания служит гель, изготовленный из кожи донора. Еще в 2011 г. специалистам посчастливилось изготовить с помощью 3D принтера живую почку человека.

Как видно из выше сказанного, возможности 3D принтеров имеют огромный потенциал. Устройства, готовящие вкуснейшие блюда, делающие протезы и внутренние органы людей, игрушки и инструкции к эксплуатации, туфли и куртки - это уже не фантастика - а наше настоящее. А что ждет нас в скором будущем, на этот вопрос наверняка сможет ответить только фантаст с хорошим воображением.

Наша цель - свой ФабЛаб в Санкт-Петербурге!
Следите за новостями!

Wrote in April 25th, 2016

Никого уже сегодня не удивить технологиями, шагнувшими из книг фантастов. Мы уже настолько привыкли к ним, что мало задумываемся о том, как раньше жили без них. Сейчас мы активно пользуемся ими, учимся, общаемся, зарабатываем с их помощью, развлекаемся, в общем много чего делаем, но осталась одна сфера, которая до сих пор удивляет своими возможностями.

Сегодня в репортаж о том, как устроены и работают 3D-принтеры.

Немного расскажу об истории возникновения этих удивительных станков будущего. Первый 3D-принтер появился на свет более 30 лет назад, в 1984 году. Его изобрел Чак Халл, основатель крупнейшей в мире компании "3D Systems" - лидера в области производства 3D-принтеров. С тех пор технологии в этой сфере шагнули далеко вперед и возможности таких аппаратов значительно расширились. Сейчас 3D-принтеры могут напечатать практически что угодно из чего угодно. Размер создаваемой вещи ограничен лишь рабочей площадью принтеров, однако и эта проблема решаема - есть специальный суперклей, которым склеиваются детали будущего изделия.

Но обо всем по порядку. Принтер подключен к компьютеру, который задает ему задачу распечатать с подготовленной в специальной программе 3D модели будущее изделие. Этот 3D-принтер использует для печати композитный материал на основе гипса, который позволяет печатать с высоким разрешением, воспроизводя до 6 млн. оттенков.

Принцип работы таков - в принтере есть емкость, в которую тонким слоем насыпается мелкодисперсный порошок, выравнивается, над ним проезжает каретка с картриджем и распыляет отвердитель разного цвета на нужные участки. Опять засыпается слой порошка, выравнивается, наносится связующее вещество с краской, и так много раз. Слои настолько тонкие, что под ним видны предыдущие.

Слой за слоем повторяется операция, и дно камеры постепенно уходит вниз. Чтобы напечатать 3D модель требуется до нескольких часов, в зависимости от сложности изделия.

Сегодня мы будем печатать персонифицированный 3D-чехол для 4G модема Yota, сделанный из гипсового композита с частицами метеорита. Да, теперь можно печатать и такие интересные вещи.

Здесь видно, сколько слоев на данный момент напечатано.

Это видео показывает наглядно, как происходит процесс печати.

Но пока идет процесс (он будет длиться около часа) мы посмотрим какие вещи можно напечатать на подобном принтере, расскажу какие принтеры существуют и какие технологии используются на данный момент.

Одна из технологий позволяет сделать 3D модель человека и напечатать вот такие фигурки. Хороший подарок на юбилей, товарищ Сталин одобряет.

Головы одного политика. Думаю вы сами догадались кто это.

И другие интересные фигурки.

Скульптура сделанная руками человека и скульптура напечатанная 3D-принтером.

Любое предприятие теперь может создать прототип какой-то детали на 3D-принтере, и это будет гораздо быстрее и дешевле, чем производить образец традиционными способами. Вот это, например, напечатанный прототип детали двигателя.

Но свое развитие станки будущего начинали с принтеров, о которых мы расскажем ниже. Этот принтер для печати использует пластик. Технология FDM (Fused Deposition Modeling) - послойное нанесение расплавленной пластиковой нити.

Пластик может быть самых разных цветов.

Принтер работает не от картриджа, а от обычных катушек пластика, подсоединённых к нему в том виде, в котором они и продаются. Пластиковая нить заправляется в экструдер, там нагревается и печатающая головка наносит материал на движущуюся платформу.

Это более современный аналог, который можно купить домой. Если цены на домашние 3D-принтеры начинаются от 35 тыс. то этот стоит 165тыс.

Принтер чуть дороже. Виды пластика у них примерно одни и те же. Этот принтер отличается большой областью построения среди домашних 3D-принтеров.

На подобном принтере можно напечатать меч джедая. Причем он складывается.

Или обычный меч. Так как размеры принтера не позволяют напечатать длинные или крупные изделия, то они печатаются частями и затем склеиваются.

Эти маски тоже напечатаны на таком принтере.

Не узнаю вас в гриме, Иннокентий Смоктуновский? Кто узнал персонажа?

Далее наш рассказ будет о принтерах другого типа. Принтер ProJet 6000 работает по технологии SLA (стереолитография) Кстати, эту технологию изобрел Чак Халл. В нем затвердевание фотополимера происходит за счет ультрафиолетовой вспышки лазера.

При печати практически любых моделей существует необходимость поддерживать выступающие, нависающие части выращиваемой модели и для этих целей используется сам материал из которого идет печать.

А здесь уже происходит очистка изделия, промывание, удаление поддержек.

Как мне рассказали, технология 3D-печати настолько продвинулась в последнее время, что существуют принтеры, которые могут печатать чем угодно, начиная от шоколада, заканчивая металлом и песком!

На этом видео к примеру, видно, что принтер печатает как пластик, так и резину.

На этом видео показан уникальный принтер работающий автономно от солнечных батарей. Автор проекта в качестве материала использовал песок, который набирал тут же в пустыне. Вместо лазерных лучей он использовал большую линзу Френеля, которая концентрировала солнце в точку и плавила песок. В качестве насыпающего и выравнивающего устройства выступал сам автор проекта. Координатная система принтера и компьютер, как я сказал ранее, работали от солнечных батарей. В течении нескольких часов нахождения в пустыне он сделал непонятную хреновину и чашу.

Этот принтер печатает из металлической крошки. Частицы порошка спекаются между собой лазером, после чего еще в течении суток лоток остывает. Однако изделие хрупкое, спекание металлических частиц не дает прочность изделию, оно достаточно пористое и может поломаться в руках, потому его еще раз обрабатывают в специальной печи, уложив в другой лоток с другим металлическим порошком, который заполняет поры и делает его достаточно прочным.

В Шанхае при помощи 3D-принтера печатают дома!

В этом видео можно увидеть другие возможности 3D-печати, от печати пирожных, до оружия и протезов. Сейчас активно исследуется возможность печати отдельных органов для человека.

Пока мы ждем окончания печати чехла для модема Yota, нам показали другие вещицы, которые выставляются на различных выставках.

Вот такую удивительную штуку напечатали из полиамида. Ее особенность в том, что все детали в ней движущиеся. Причем ее не склеивали из различных частей, она была напечатана за один раз.

Сделал гифку, чтобы показать ее в работе.

Изделия из других материалов.

Но мы возвращаемся к своему принтеру, который заканчивает печать чехла для модема.

Осталось допечатать всего 43 слоя.

После того, как все закончено, специальным пылесосом, который подключен с самому станку собирается весь порошок. Он опять пойдет в дело при очередной печати, так что можно сказать, что производство безотходное.

В соседней кабинке сжатым воздухом и мягкой щеточкой чехол очищается от порошка.

Почти готово.

Осталось только пропитать его специальным клеем, который заполнит все поры и сделает его прочнее.

А это порошок из метеорита, который добавляется при печати этих чехлов.

Вот и все, чехол для модема готов.

12 апреля, в День Космонавтики, мобильный оператор Yota запустил эксперимент с 3D-печатью и предложил своим клиентам возможность заказать вместе с модемом персонифицированный чехол, сделанный из высокотехнологичного композита с частицами метеорита.

Сделать заказ можно можно на странице 3d.yota.ru при покупке 4G-модема. Пользователь сам может создать дизайн чехла на сайте, отсекая виртуальные грани композита с помощью кликов и вписывая в образец надпись. Доставка чехлов вместе с модемами производится в Москве в пределах МКАД.

По словам представителей Yota, метеорит, используемый в эксперименте, был найден в 2005 году в Магаданской области. Осколок относится к типу железокаменный метеоритов и предположительно является фрагментом метеорита Сеймчан.

Теперь и вы знаете, как устроены и работают 3D принтеры.

Спасибо мобильному оператору Yota и их партнеру, центру 3D-технологий 3D.ru за организацию экскурсии!

Жми на кнопку, чтобы подписаться на "Как это сделано"!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected] ) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках и в гугл+плюс , где будут выкладываться самое интересное из сообщества, плюс материалы, которых нет здесь и видео о том, как устроены вещи в нашем мире.

Жми на иконку и подписывайся!

При покупке нового функционального устройства первым делом возникает вполне логичный вопрос – «Как с ним работать?». в этом случае не исключение, особенно если пользователю ранее не приходилось сталкиваться с приборами для . Конечно, инструкцию по эксплуатации никто не отменял, и с ней непременно следует ознакомиться. Но в сегодняшней статье мы хотим коротко рассказать о том, как работать с 3D принтером и осветить основные пункты эксплуатации, не вдаваясь в особенности конкретных моделей. Эти правила касаются и применимы ко всем стандартным принтерам данного класса.

Наши советы пригодятся как начинающим пользователям , так и желающим приобрести данный девайс в будущем. Для общего развития статья будет полезной всем, кто интересуется трехмерными технологиями и принципом работы аппаратного обеспечения для . А тем, кто только приобрел собственный прибор быстрого прототипирования, рекомендуем ознакомиться с правилами для более быстрого освоения нового устройства и во избежание возникновения проблем при запуске объекта в печать. Итак, перейдем к делу.

Подготовка 3D принтера к работе

В первую очередь следует убедиться в работоспособности 3D принтера. Что проверить:

Подготовка 3D модели

Теперь, когда 3D принтер точно готов к процессу печати, пора подготовить . Интересуясь, как работать с 3D принтером, этот пункт игнорировать нельзя. Модель в формате STL необходимо залить в программу-слайсер, генерирующую управляющий код для принтера. Существуют различные версии слайсеров ( ,slic3r, KISSlicer), причем некоторые принтеры по умолчанию поддерживают работу с определенными программами.

В нашем случае используется слайсер Cura. После загрузки модели проверяем ее готовность к . Наличие любых ошибок и неточностей сразу отразится в программе, что потребует исправления 3D модели согласно .

Если же с цифровой версией создаваемого изделия все в порядке, выставляем настройки печати. Помните, что грамотные действия на данном этапе отразятся на качестве 3D-печатного образца. Следует проконтролировать такие настройки:

Проделав эти несложные действия 3D модель можно слайсить и записывать на флешку. Дальше все совсем просто: подключаем флешку к принтеру, и запускаем изделие в печать.

Важно проконтролировать воспроизведение первого слоя, ведь от него часто зависит весь последующий процесс печати.

Как работать с 3D принтером: финал

Если проблем избежать не удалось, можно попробовать перезапустить печать объекта. Часто это помогает. Если же перезапуск не сработал – потребуется перезаписать модель, возможно, изменив настройки.

На этом перечень основных этапов запуска изделия в печать завершен. Теперь вы знаете, как работать с 3D принтером и при случае будете ориентироваться в базовых принципах управления этим устройством. Не забывайте, что в нашем представлен широкий выбор 3D принтеров, пластика и , так что вы непременно найдете именно то, что нужно. Надеемся, наша статья была полезной для вас! А если какой-то пункт остался непонятным, или вы хотите получить больше информации – обращайтесь к нам по одному из , либо по электронной почте.
